水性富锌漆：该漆不易燃易爆，用水直接稀释，环保，防腐性能特强，附着力好。

一、产品说明

产品组成：本品为双组份，甲组份为水性环氧树脂，锌粉以及多种功能型助剂。乙组份为固化剂。

二、产品用途

水性富锌漆：主要用于船舶、桥梁、钢结构等金属表面的防腐，做底漆之用。

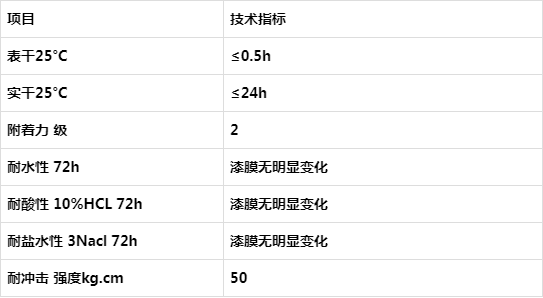

三、技术指标

四、施 工 事 项

1、钢材表面经喷砂或抛光至Sa2.5级处理，表面温度应高于露点3℃时方可施工。

2、将甲组份:乙组份按100:10（重量比）的比例混合并搅匀后即可施工，并应在2h内用完，现用现配，防止浪费。

3、施工过程中经常搅拌，防止锌粉沉淀，造成固液料比例失调影响漆膜质量。

4、施工环境温度应在10℃以上，相对湿度80%以下。

5、正常环境温度（23±2℃）和环境湿度（60±5%）情况下，24h后可涂刷二道涂层。用户可根据涂层的实际干燥，安排重涂间隔时间。

6、工具和设备施工完毕后用水清洗即可。

7、为保证深层的防腐效果，建议涂层的干膜厚度在80-100μm。

8、配套产品可选用水性环氧，水性丙烯酸，水性聚氨酯漆与之相适应的溶剂型涂料与之配套，但必须在底漆完全干燥的条件下进行配套涂装。

五、注意事项

贮存期限：

0-30℃的条件下，至少保存6个月。

超过储存期应先检查合格后再使用。

产品储存在干燥、阴凉处并远离热源和火源。

安全措施：

1、避免接触皮肤和眼睛；

2、如果油漆接触到皮肤，应用温水或者适当的清洗剂清洗。如果油漆接触到眼睛，应用大量水冲洗并立即就医。

3、保证良好的通风。

4、油漆中含有可燃物质，请远离火花并禁止在临近地区吸烟。

5、现场遵守一切健康安全规定。

提醒注意：

本文所提供信息仅供参考，由于我公司产品及生产工艺的不断发展与改进，此中所有信息均以我方确后为准。
